RME MADIface XT

日期:2019-07-16类型:音频接口



MADIface XT是全球第一款支持USB 3.0的音频接口,也是全球拥有上百个音频通道的最小的便携音频接口。为达到最高的可用性和连通性,XT也可以使用USB 2.0(计算机输入/输出限制在70个通道)。它独特的PCI Express端口连接到外部PCI Express卡也适用于雷电端口,在一个设备上为最多通道数目和最低延迟提供了所有最快的音频接口技术。

为了完善现场演出或录音棚输入/输出要求,还拥有:2个高端数控话放/线路前置放大器、2个平衡线路输出和一个立体声耳机输出。通过MADI远程控制的完全独立操作以及可以无限制混音、路由、处理的TotalMix FX为可能的应用开创了无限的空间。

可以通过连接RME的高级远程控制器(可选组合)来进行最方便的桌面操作。


产品特性

RME MADIface XT可以从任何一个装有MADI接口的设备直接向计算机传输数字音频数据。模拟信号源可以连接到一个立体声模拟输入,两个立体声模拟输出添加了全面监控连接。多亏了最新的即插即用技术,即使是对没有经验的人,安装的过程也十分简单。众多独特的性能和制定周密的配置对话框使得MADIface XT成为了顶级的数字音频接口。

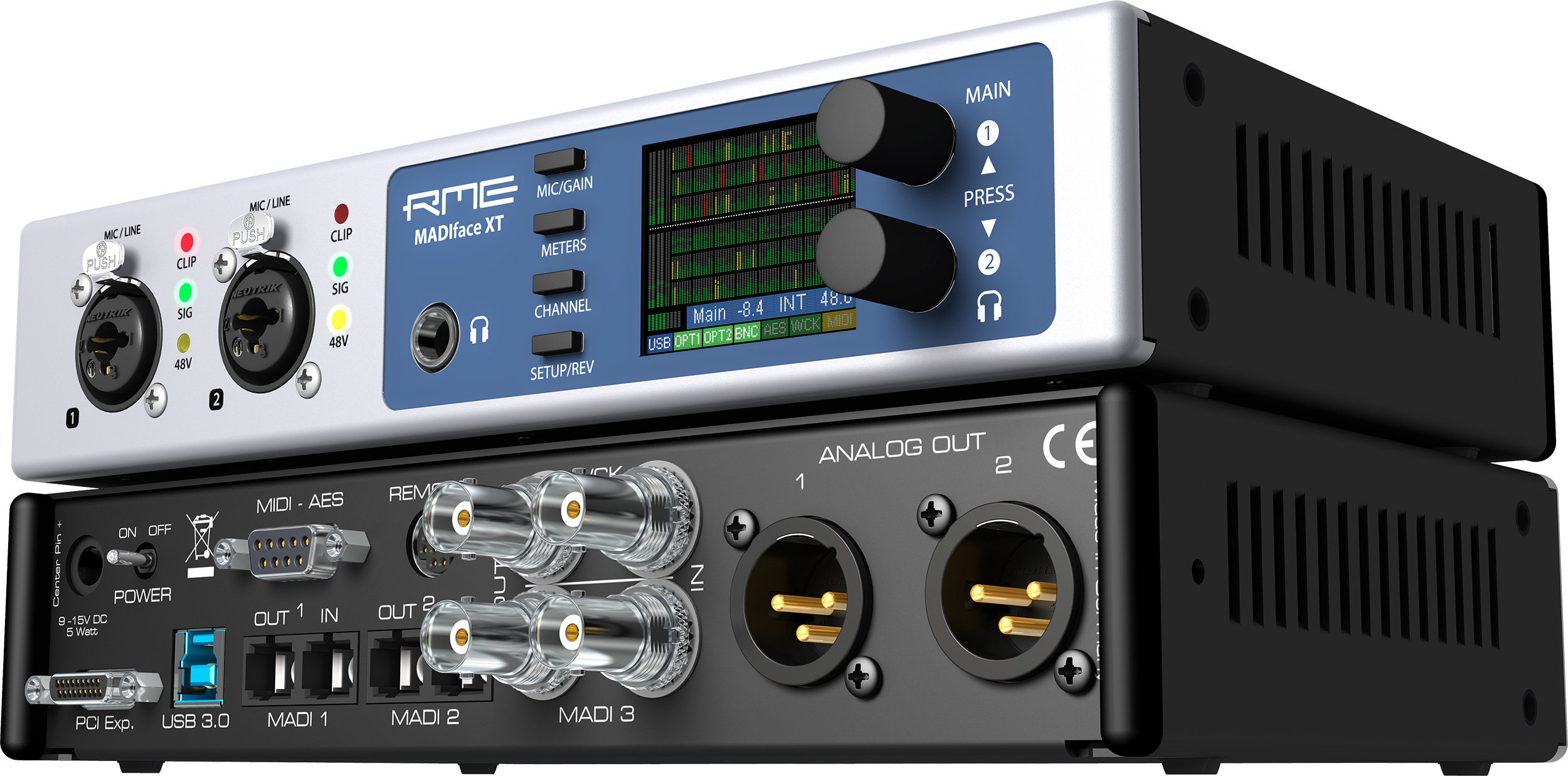

前面板

MADIface XT的前面板拥有两个XLR/TRS线路和话筒输入、一个立体声线路/耳机输出、两个可按旋钮、四个菜单按键、一个彩色图像显示屏以及6个状态显示LED灯。

话筒/线路输入。两个Neutrik的XLR/TRS(1/4")组合插孔,用于话筒/线路输入。还有显示信号(SIG)、过载(Clip)和幻象供电(48V)的LED灯。

耳机输出。通道3/4馈给耳机输出,也可用于高质量非平衡线路输出。

显示。主显示屏(全局电平表)显示当前接口模式(PCIe橙色、USB 2.0黄色、USB 3.0蓝色)、MADI和AES输入的同步状态以及MIDI数据的输入和输出。

4个按键2个旋钮、高分辨率、彩屏以及制定周密的菜单结构使得用户能够不使用电脑也能够直接快速地对设备进行更改和配置。屏幕上的帮助说明和清晰的标记可以知道用户完成所有的功能。旋钮1和2可以直接在设备上对前面和后面的输出进行监听音量的设置。





后面板

MADIface XT的后面板有两个平衡模拟输出、字时钟输入/输出、MADI同轴输入/输出、两个MADI光纤输入/输出、USB 3.0端口(与USB 2.0端口),PCI Express接口、MIDI/AES输入/输出、电源插口和电源开关。

平衡线路电平输出。2个XLR的平衡模拟输出。

字时钟输入/输出。BNC。在菜单“Options(选项)-Clock(时钟)”中,输入可以被设置到75Ohms。

MADI输入/输出同轴:标准同轴MADI端口。

MADI输入/输出光纤:2个标准光纤MADI端口。

远程控制。Mini-DIN。遥控器可以控制音量、存储、减弱和撤销功能。

MIDI输入/输出和AES/EBU输入/输出。D-sub接口用于连接标配的辫子线,辫子线包括用于AES输入/输出的XLR和5针MIDI输入/输出的DIN。

USB 3.0USB插口用于连接电脑。不支持USB总线供电,与USB 2.0兼容。

PCI Express外部PCI Express接口用于连接Molex E-PCIe标准线缆。

电源(开关):将MADIface XT打开和关闭。

电源连接插口。锁定型插座适合锁定型的直流连接器。插入连接器后要小心翼翼地转动一下,以便锁定。

内置的高性能开关模式可以在100V~240V电源范围内操作。它是防短路保护功能,它有一个集成的线性滤波器,对电压抖动的完全控制,抑制电源干扰。



技术指标

外部PCI Express的接口,USB3.0和USB2.0

采样率:32kHz到192kHz,可变(同步/字时钟)

模拟输入增益范围:60dB

SNR输入:108dB 均方根未加权,111dBA

SNR输出:112dB 均方根未加权,115dBA

3个虚拟MIDI,通过MADI输入/输出,一个外部MIDI输入/输出

TotalMix: 4096通道混音器,46bit内部分辨率

SteadyClock™: 超稳定数字时钟,最高抖动抑制

全独立操作,包括MIDI远程控制

DIGICheck: RME终极测量、分析和测试工具

请注意:MADIface XT与RME安装架‘RM-19’不匹配。
