WEIGHT TANK WT-72 new

日期:2021-08-09类型:周边设备



首创的V72 模块的声音

WT-72 的灵感来自最初为德国无线电网络构建的 V72 模块,提供 56 dB 的增益,可驱动麦克风和线路输入。

老式模块只提供了34 dB的增益,所以在WT-72中增加了22分贝的增益,对电路进行了小的调整,同时保持了我们都喜欢的最受追捧的音调和特征。

自定义输入和输出变压器,以及输出板扼流圈帮助提供其复古灵感的表现和特性!



忠于原来的所有管设计



正如老式设计所要求的那样,WT-72 同时采用交流电和直流电压反馈,提供适当的增益和必要的稳定性。


静增益开关


全新WT-72通过衰减和改变交直流电压反馈设置增益。直流反馈切换通常会引入大量POP,对监听造成伤害,甚至更糟的是,对听力造成伤害。

在切换增益之前,用户需要手动降低监听音量,这会带来令人沮丧的体验。WT-72中的一个特殊静音系统在每个增益阶跃之间对输出进行短暂静音。

这种静音消除了响亮的瞬态,并允许管在输出变为非静音前稳定。



混合开关系统




它是如何做到的


增益旋钮设置关闭 - 36 dB通过衰减信号切换到第一个 EF86,而其余 20 dB 增益(36 - 56 dB)则通过更改交流和直流反馈进行切换。


都很重要?

通过通过电压反馈更改增益(增益旋钮在36-56 dB),有较少的噪音在较少增益!

例如,在36分贝的增益下,您将比56分贝的增益少20分贝的噪音。我们受电压反馈量的限制,无法更改增益,因为稳定性和频率响应有一个"甜蜜点"。

因此,在管增益阶段之前使用衰减(在关闭时获得旋钮 - 36 dB),使 WT-72 具有最大的灵活性和最佳的噪声性能。

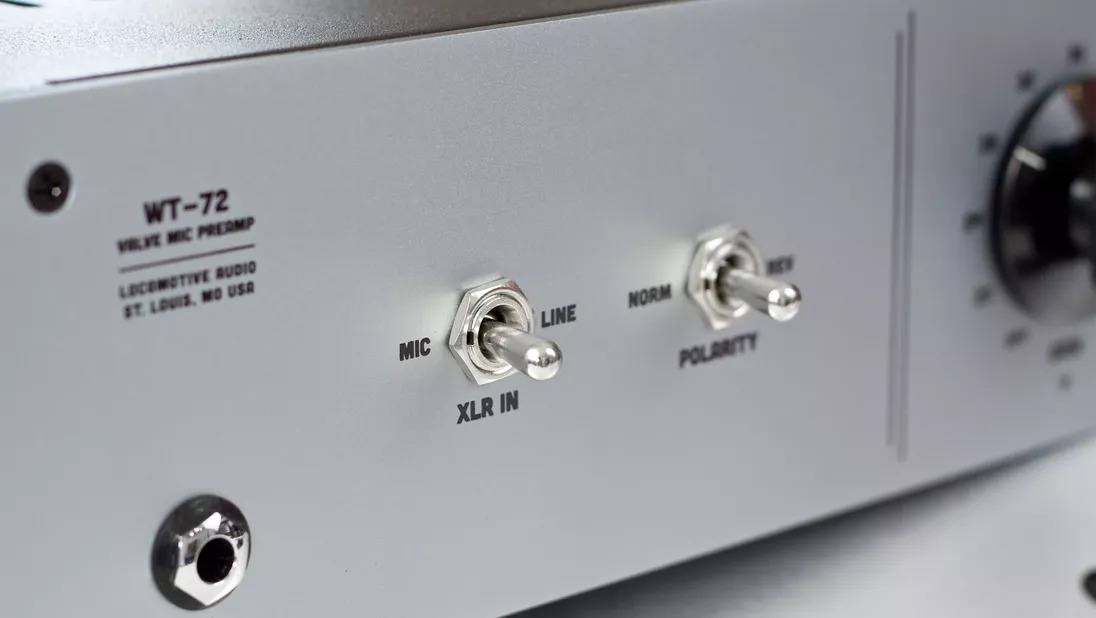

                                                                                                             WT-72 前角.png




特征


  • 话筒/线路(XLR)和高阻抗DI输入

  • DI 在插入时中断卡农输入

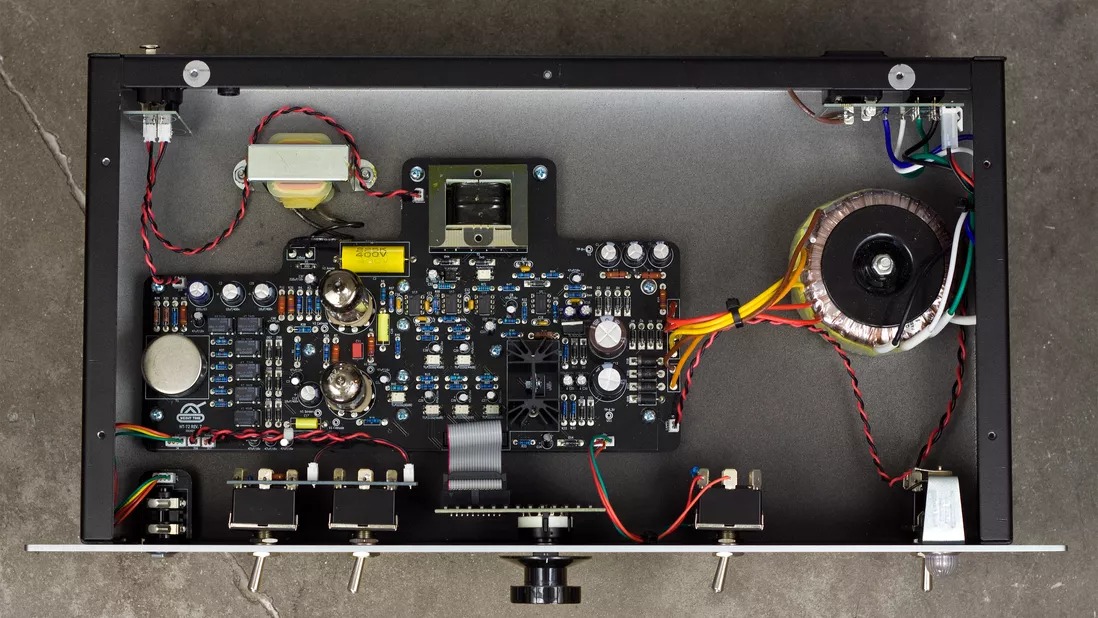

  • 两个EF86等效管

  • 56 分贝增益

  • 11 位增益旋转开关

  • 极性反转开关

  • 36 dB 衰减开关(线路)

  • 48 V幻像供电开关

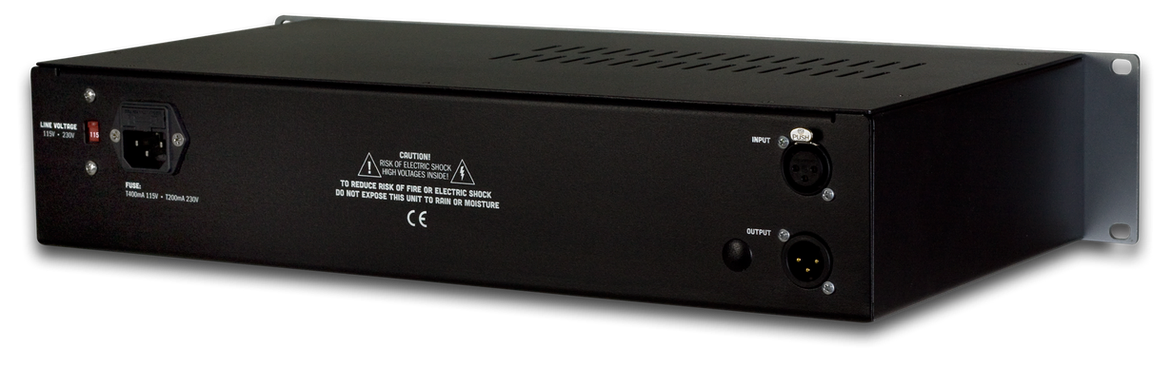

  • 卡农输入输出连接器

  • 美国输入输出变压器和板式扼流圈

  • 幻像供电、电源和输出信号的白色LED指示灯(-12 dBu最小照度)

  • 美国手工制造

  • 115v/230v 电源切换




技术规格




  • 麦克风模式输入负载阻抗:约4kΩ

  • 线路模式输入负载阻抗:9550Ω

  • 输出阻抗: < 100Ω

  • 1/4" DI 阻抗: 500kΩ

  • 56 dB 增益

  • 频率响应范围: 20Hz-20kHz

  • 最大输出电平: +24dBu

  • 总谐波失真+噪声: <1%

  • 信噪比: >70dB

  • 尺寸: 19"w x 3.5"h x 10"d (2u 机架)

  • 装运重量: 15 lbs.

  • 功耗(120/240VAC): 25 瓦
