LOCOMOTIVE AUDIO Z COPPERLINE

日期:2022-06-22类型:周边设备

音频工程师的瑞士军刀

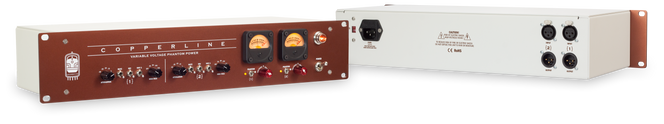

Copperline 是一个实用单元,旨在放置在麦克风和麦克风前置放大器或两个线路电平设备之间。它装载了有用的功能,包括 5 位衰减器、5 位高通滤波器、静音、老式负载、极性和变电压幻象电源。无论是通过现代功能帮助您的老式麦克风前置放大器还是连接两个线路电平设备,Copperline 都可以帮助您创造性地改变您的信号并塑造您的声音。


幻象电源
可以说是录音链中最重要的设备,麦克风的性能与运行它的功率一样好。
幻象力量是我们大多数人认为理所当然的东西。它存在于我们的外置前置放大器、混音器甚至是带有“壁疣”电源适配器的小型廉价盒子中。
你会在法拉利上装便宜的轮胎吗?不。那为什么要在您珍贵的麦克风系列中使用通用的、“任何有效的”幻象电源呢?并非所有幻象电源都是一样的。
重要的是要了解专业麦克风的标准幻象电源电压范围是 48 +/- 4 伏(即 44 到 52 伏)。某些电源不提供此电压范围。即使实现了 44 伏 - 52 伏的幻象电源,也可能存在显着的噪声或缺少可用于麦克风的瞬时电流来满足麦克风制造商的预期规格。
Locomotive Copperline 通过高电流和安静的电源提供高达 52 伏的幻象电源。与低成本电源或一些将幻象电源视为事后考虑的外置前置放大器相比,它将使您的麦克风听起来更加细腻和瞬态丰富。


慢启动幻象电源
保护您珍贵的老式输入变压器并消除开机爆音。
ocomotive Copperline 具有慢启动幻象电源。因为 Copperline 旨在设置在信号链中的麦克风和麦克风前置放大器之间,所以幻象电压的温和启动(5 秒),而不是快速通电,将防止麦克风前置放大器输入处的电压瞬变。这有助于消除开机爆音,但最重要的是,可以保护您的老式输入变压器。
例如,有一些关于老式 V72 模块(修改为包括幻象电源)的悲惨故事,其输入变压器绕组被巨大的幻象电源电压尖峰损坏,有时变压器绕组内的电压超过 1,000 伏!
虽然 Copperline 确实使用了输出幻象电源阻塞电容器(电解和薄膜并联供音频技术书呆子使用),但提供慢启动电源仍然很重要,因为电容器能够从一侧传输瞬时 52 伏尖峰电压给对方。Copperline 的慢启动幻象和幻象阻塞电容器的组合确保您的老式前置放大器永远不会受到这种破坏性威胁。


可变电压幻象电源
只需一个旋钮即可更改幻象供电麦克风的特性和性能。



Locomotive Copperline 的可变电压幻象电源可让您了解发送到麦克风的电压将如何影响其行为。毕竟,我们不仅仅是工程师,我们是天生渴望修补并找到最佳组合以获得独特声音的艺术家。如此独特,以至于没有人知道我们是如何实现它的。这是音频工程中乐趣的一部分——快乐的意外。
我们故意滥用技术来影响麦克风的音色特性。可变电压幻象电源是一个如此独特的概念,机车及其发明者为此概念申请了专利。
效果完全取决于各个麦克风的设计。对于麦克风如何响应较低的幻象电源电压,没有单一的规则。由于每个麦克风的内部电路都是独一无二的,您会惊讶于幻象电压的微小变化会如何改变每个麦克风的行为。
我们发现,打击乐器、吉他和贝司箱等响亮而瞬态丰富的音源在降低电压时会对声音产生更明显的影响。
降低麦克风上的电压会对性能产生多种影响,但绝不会 损坏麦克风。



无源信号工具
在麦克风和前置放大器之间或两个线路电平设备之间使用 Copperline
出于需要,Copperline 是由制片人和共同发明人 Will Edwards 构思的。他需要一种方法来连接他的大量舷外装备,并让每一件都“玩得很好”。下面是一个可以通过使用 Locomotive Copperline 解决的问题的示例。


如何将 Neumann Fet 47 连接到 Telefunken V76 前置放大器,通过老式 UREI 1176 压缩器运行,最后连接到高阻抗现代专业工具设置?


将所有无源工具集中在一个地方,就不再需要 XLR 筒形连接器。

复古Ω

想要加载连接到 Copperline 输入的设备(麦克风或线路电平)的信号?“Vintage Ω”或“Vintage Load”开关在输入 XLR 的引脚 2 和引脚 3 之间放置一个 825 欧姆电阻。当连接到铜线输出的设备的输入阻抗很高时,这可能很有用。某些麦克风或线路电平设备实际上在 Ω 负载较重/较低时听起来会更好。我们知道一些老式前置放大器、压缩器和均衡器实际上需要 600 欧姆的负载才能听起来“正确”。使用 Vintage Ω Switch,您可以轻松插入需要 600 Ω 负载的设备,然后轻松在两个不同负载阻抗之间进行 A/B。



示例:如果 Copperline 的输出连接到音频接口上的 10kΩ - 20kΩ 线路输入,则打开“Vintage Ω”会将一个 825Ω 电阻与接口的输入阻抗并联,现在输入阻抗为 762Ω - 792Ω . 虽然不完全是 600Ω,但任何低于 1kΩ 的电阻都会对音频产生很大影响。选择 825Ω 作为一个快乐的介质,因为如果衰减旋转开关放置在除统一之外的任何位置,那么 825Ω 然后与“衰减器”开关的功能阻抗 1200-1500 欧姆并联放置,而不是连接到输出的设备铜线。在这种情况下,阻抗下降到 488Ω - 532Ω;再次,足够接近摇滚乐!



极性

简单地说,这个开关反转信号的极性。



沉默的

无论您的任何其他 Copperline 开关设置在何处,都可以将您的信号静音。此开关还可以帮助确定连接问题并允许在不更改其他设置的情况下进行故障排除。



高通

5 位高通滤波器提供 5 种不同的频率选择来处理您的音频;关闭、45 赫兹、75 赫兹、150 赫兹和 300 赫兹。一个 mu 金属屏蔽定制绕线电感器可对低电平麦克风信号提供低噪声高通滤波。高通截止频率由连接到铜线输入的设备的输出阻抗决定。许多麦克风都在 150Ω 范围内,因此是 Copperline 高通设计中频率选择的基础。



请参阅下图,显示高通滤波器的转角频率如何随着连接到铜线输入的设备源阻抗的变化而变化。


衰减

5 位旋转开关衰减器垫提供 5 种不同级别的衰减;统一,15 分贝,20 分贝,30 分贝和 40 分贝。在衰减 15-40 dB 之间切换时,输入阻抗为 1200 -1500 欧姆。如果设置为统一,则铜线输入阻抗由铜线后面的设备(连接到输出)确定。



铜线创意黑客:

将通道 1 和通道 2 串联

您可以更改顺序或堆叠功能,以充分利用 Copperline。需要 60dB 的衰减?没问题。只需使用通道 1 的 40dB 和通道 2 的 20dB 或两个通道的 30dB。当我们将通道 1 衰减 30dB(47Ω 输出阻抗)然后将信号发送到通道 2 和高通时会发生什么?有效截止频率实际上将略高于前面板上标记的频率的一半。或者串联两个高通滤波器?
